Guľkové kladky s upevňovacou skrutkou (THREAD FIXING)

Kuličkové kladky s upevňovacím šroubem - Při objednávání nutno uvést délku šroubu.

Všechny podstatné technické detaily v souboru: alwayse-navod

Přehled použitých materiálů

  TYP 13 TYP 14 TYP 15 TYP 16
  Univerzální použití a efektivita nákladů Manipulace s jemnými materiály (např. sklo)  Pro použití ve velmi vlhkých podmínkách  Pro použití v příležitostné vlhkost i
Hlavní koule uhlíková ocel 60-66RC nylon 66 nerezová ocel AISI 420 nerezová ocel AISI 420
Nosné kuličky uhlíková ocel 60-66RC nerezová ocel AISI 1420 nerezová ocel AISI 420 nerezová ocel AISI 420
Těleso uhlíková ocel + pozink uhlíková ocel + pozink nerezová ocel AISI 304 uhlíková ocel + pozink
Mazací olej ano (na vyžádání bez oleje) ne jemná vrstva (na vyžádání bez oleje) jemná vrstva (na vyžádání bez oleje)






3001 3002

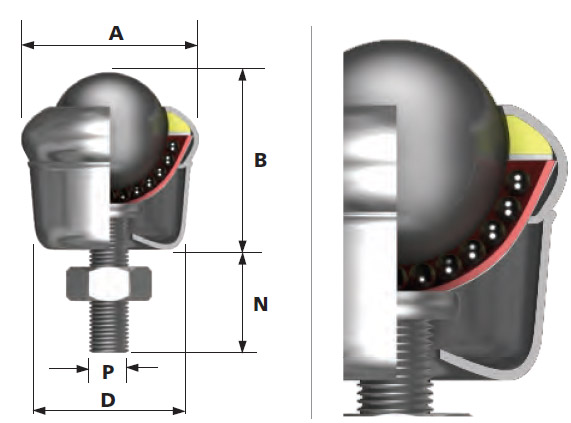

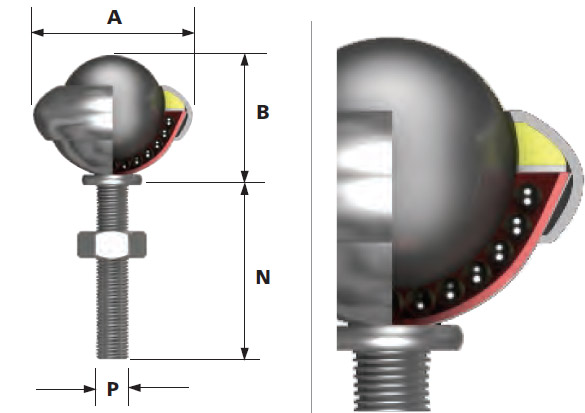

sroub-kladka-3001 sroub-kladka-3002

Nastavitelná výška. Na zvláštní požadavek otvor pro odvod nečistot a alternativní velikost závitu.

Vysoká stabilita, na zvláštní požadavek otvor pro odvod nečistot a alternativní velikost závitu.

Jednotka Ø koule (mm) Max. utahovací moment (Nm) hmotnost (g) Ø A B   Ø D N P Maximální zatížení koulí nahoru/dolů kg
                    TYP 13 TYP 14 TYP 15 TYP 16
3001 19 15 60 32,1 24,6   N/A 25 30 35 40 50  M8 25 / 10 20 / 10 25 / 10 20 / 10
poptávka poptávka poptávka poptávka
3002 19 15 80 32,1 30,2   25,4 20 25 30 35 45 M8 25 / 10 20 / 10 25 / 10 20 / 10
poptávka poptávka poptávka poptávka






1003 1009 1501

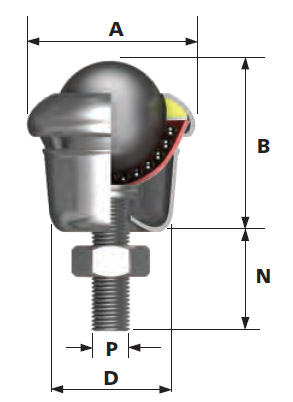

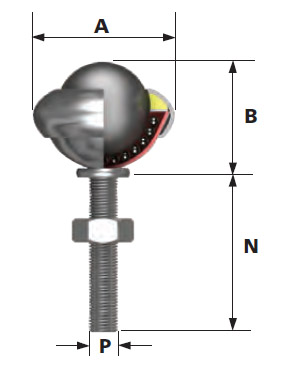

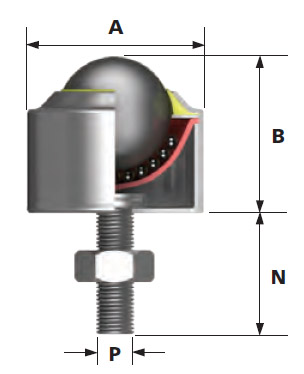

sroub-kladka-1003 sroub-kladka-1009 sroub-kladka-1501
 Vysoká stabilita, na zvláštní požadavek otvor pro odvod nečistot a alternativní velikost závitu.  Nastavitelná výška. Na zvláštní požadavek otvor pro odvod nečistot a alternativní velikost závitu.  Vysoká stabilita, vysoká nosnost, na hlavní kuličce stírací těsnění, otvor pro odchod nečistot a alternativní velikost závitu na zvláštní požadavek.
Jednotka Ø koule (mm) Max. utahovací moment (Nm) hmotnost (g) Ø A B   Ø D N P Maximální zatížení koulí nahoru/dolů kg
                    TYP 13 TYP 14 TYP 15 TYP 16
1003 25,4 15 160 39,7 39,7   25,4 18 23 28 33 43 M8 55 / 25 25 / 10 55 / 25 55 / 25
poptávka poptávka poptávka poptávka
1009 25,4 15 140 39,7 32,5   N/A 25 30 35 40 50 M8 55 / 25 25 / 10 55 / 25 55 / 25
133003 (40) poptávka poptávka poptávka
1501 25,4 15 180 39,5 35,8   N/A 18 23 28 M8 100 / 50 25 / 10 100 / 50 100 / 50
poptávka poptávka poptávka poptávka



2001 2005 4004

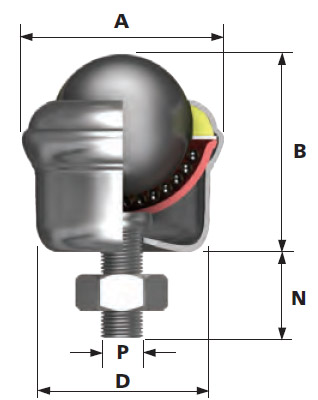

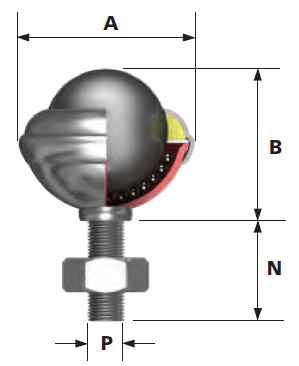

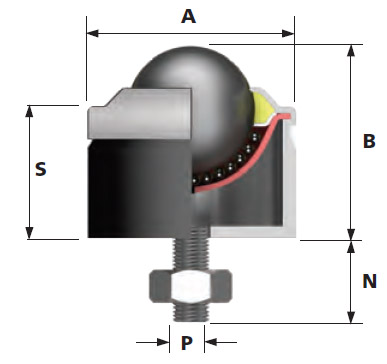

sroub-kladka-2001 sroub-kladka-2005 sroub-kladka-4004
 Nastavitelná výška. Na zvláštní požadavek otvor pro odvod nečistot a alternativní velikost závitu.  Vysoká stabilita, na zvláštní požadavek otvor pro odvod nečistot a alternativní velikost závitu.  Nastavitelná výška, vysoká nosnost, obsahuje otvor pro odvod nečistot. Na požadavek mazací body. Typ 13 a 16 v barvě černé.
Jednotka Ø koule (mm) Max. utahovací moment (Nm) hmotnost (g) Ø A B   Ø D N P* S Maximální zatížení koulí nahoru/dolů kg
                      TYP 13 TYP 14 TYP 15 TYP 16
2001 39,7 20 400 55,5 47,62   N/A 25 30 40 50 M10 N/A 140 / 60 N/A 140 / 60 140 / 60
poptávka poptávka poptávka poptávka
2005 39,7 20 460 55,5 54,8   49 22 32 42 M10 N/A 140 / 60 N/A 140 / 60 140 / 60
poptávka poptávka poptávka poptávka
4004 50,8 25 1720 89 76   N/A UPTO 75 5/8 Whit M16 53,8 340 / 100 N/A 250 / 100 340 / 100
poptávka poptávka poptávka poptávka
